CARATTERISTICHE GENERALI
Nastro trasportatore :
·
tappeto
modulare INTRALOX predisposto per
lavorare a doppia pista
·
Struttura
in acciaio inox, lunghezza circa 4000 mm.
·
Motorizzato
con motoriduttore gestito da INVERTER
·
Guide
regolabili per cambio formato.
·
Devider 1 x 2 in ingresso macchina
Struttura macchina e basamento:
·
Costruzione
totale in acciaio inox Aisi 304
·
Parti
a contatto con il prodotto in acciaio inox Aisi
316
·
Basamento
portante con piedi a terra auto
livellanti regolabili
Riempimento :
·

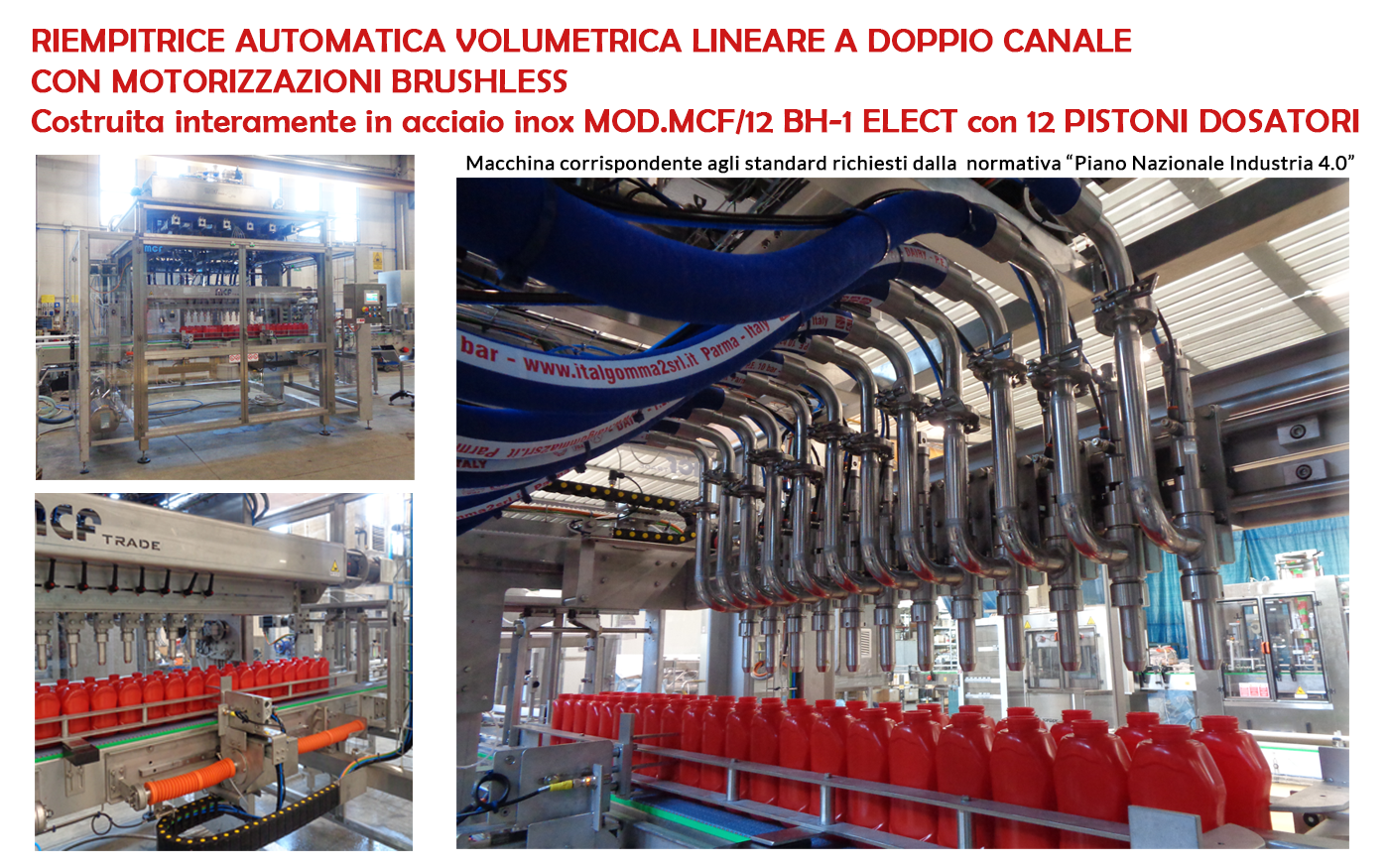

N° 12 dosatori volumetrici a funzionamento Elettrico a mezzo di motorizzazioni BRUSHLESS
·
Carrello
di supporto mobile per lavorare su due canali,
·
I dosatori sono costruiti completamente
in acciaio inox AISI 316
·
Smontabili
rapidamente senza ausilio di utensili per facilitarne la pulizia.
·
Attacchi
rapidi di connessione.
·
Le
guarnizioni sono di tipo atossico/alimentare resistenti alla temperatura ed ai
liquidi di lavaggio.
· Valvole dosatrici ON/OFF in acciaio inox AISI 316 a funzionamento pneumatico, idonee per prodotti semidensi densi.
In dotazione :
·
UGELLI ANTIGOCCIA, a funzionamento pneumatico.
·
SISTEMA DI RIEMPIMENTO MOBILE DAL FONDO
·
Regolazione
altezza ugelli motorizzata
·
Regolazione passo ugelli motorizzata
·
Tubi
flessibili di connessione tra valvole dosatrici e ugelli, in gomma atossica con
raccordi rapidi cianfrinati, di tipo tri-clamp.
·
Tramoggia
prodotto costruita completamente in acciaio inox, lucidata a specchio
internamente, capacità 100 lt.
·
Coperchio
tramoggia con bocchettone di carico e portello di accesso
·
Sensore a pressione per gestione livello prodotto in
tramoggia e comando vs. pompa di alimentazione prodotto.
·
Agitatore
orrizzontale, con pala raschiante completamente inox. (in optionals)
·
Cancelletti pneumatici per la gestione dei
contenitori su ambedue le file durante la fase di riempimento, completamente in
automatico con REGOLAZIONE DEGLI STESSI AUTOMATICA IN CASO DI CAMBIO FORMATO
· Sensore presenza contenitori in entrata e uscita macchina
Dotazione di serie :
·
Centralina
elettronica di lubrificazione delle parti meccaniche in movimento con
funzionamento automatico
· Doppia Divosfera di lavaggio su tramoggia
Quadro elettrico:
·
Armadio in acciaio inox + Plancia comandi
girevole
·
PLC SIEMENS per
la gestione delle varie fasi di lavorazione, dosaggio,lavaggio Touch Screen ASEM di programmazione posto a bordo plancia
·
Cablaggio a bordo macchina con utilizzo di canala
inox CABLOFILL
·
Protezioni anti infortunistiche secondo normative CE
· In dotazione Manuale uso e manutenzione
NOTA
IMPORTANTE :
La
macchina è con movimentazione appese ad un telaio la cui parte superiore
ospita motorizzazioni e movimenti;
stesso dicasi per quadro elettrico e plancia comandi; il risultato è di avere
una zona completamente libera al di sotto del nastro trasportatore
vasetti/bottiglie che consente un facile accesso per gli interventi ed un alto
livello di igiene e pulizia. si trovano beneficio in termini di efficienza
produttiva (semplice accesso alla macchina) ed in termini di igiene della zona
di riempimento.
La macchina include di serie :
·
PLC SIEMENS E PANNELLO OPERATORE touch screen ASEM
·
SISTEMA DI RIEMPIMENTO MOBILE DAL FONDO
·
REGOLAZIONE
ALTEZZA UGELLI MOTORIZZATA
·
REGOLAZIONE PASSO UGELLI MOTORIZZATA
·
REGOLAZIONE CANCELLETTI MOTORIZZATA
·
CENTRALINA ELETTRONICA DI LUBRIFICAZIONE
·
DOPPIA DIVOSFERA DI LAVAGGIO SU TRAMOGGIA
·
TUTTE LE PARTI A CONTATTO CON IL PRODOTTO
IN ACCIAIO INOX AISI 316
